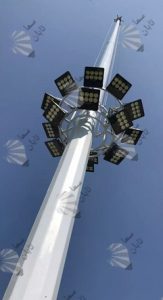

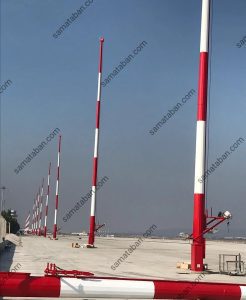

برج نوری 12 متری

برج نوری 12 متری یکی از پرکاربردترین ها در بین ارتفاعات مختلف برج نوری میباشد. برای آشنایی بیشتر با این محصول ابتدا به تعریف برج نوری میپردازیم:

برج نوری چیست؟ سازه ای فولادی که در ارتفاع 6 الی 30 متر ساخته میشود و برای تامین روشنایی فضاهای باز و بزرگ مانند فرودگاهها، بوستان ها، مراکز بزرگ صنعتی، میادین بزرگ شهری و… استفاده میشود.

انواع برج نوری:

برج نوری براساس ساختار و کاربرد به سه دسته کلی تقسیم بندی میشود:

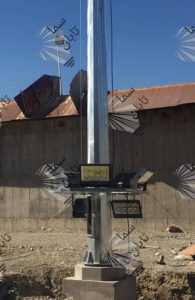

برج نوری 12 متری متحرک:

این برج نوری به گونه ای طراحی میشود که پروژکتورها میتوانند در امتداد بدنه سازه جابجا شوند. این جابجایی میتواند به صورت برقی و یا دستی صورت بگیرد که براساس همین سیستم جابجایی برج نوری متحرک به دو دسته تقسیم بندی میشود:

برج نوری متحرک با گیربکس برقی: در این محصول از یک گیربکس برقی برای جابجایی هد استفاده میشود به گونه ای که با فشاردادن یک دکمه میتوان سبد نگهدارنده پروژکتورها را جابجا کرد.

برج نوری متحرک با گیربکس دستی: در این محصول از یک گیربکس دستی برای جابجایی پروژکتورها استفاده میشود.

برج نوری 12 متری ثابت:

در این مدل از برج نوری 12 متری سبد نگهدارنده پروژکتور ثابت است و قابلیت جابجایی در امتداد بدنه سازه را ندارد. این محصول براساس توع دسترسی به پروژکتورها به دو دسته کلی تقسیم بندی میشود:

ثابت نرده بان دار:در این محصول برای دسترسی به پروژکتورها یک نرده بان به بدنه برج متصل میشود.

ثابت بدون نرده بان: در این محصول امکان دسترسی به پروژکتورها تنها به وسیله بالابر ممکن است.



برج نوری 12 متری استادیومی:

در این مدل از برج نوری سبد نگهدارنده پروزکتور به سمت یک جهت خاص قرار میگیرد در نتیجه جهت تابش نور به یک سمت خواهد بود.

استادیومی متحرک: در این محصول سبد نگهدارنده پروژکتورها قابلیت جابجایی در امتداد بدنه را دارا میباشد.

استادیومی ثابت: در این محصول سبد نگهدارنده پروژکتورها ثابت بوده و قابلیت تحرک ندارد.



مشخصات فنی برج نوری 12 متری متحرک:

برای تعیین قیمت برج نوری 12 متری ابتدا مشخصات فنی این سازه را بررسی میکنیم:

مشخصات فنی برج نوری 12 متری:

• بدنه به صورت 8 وجهی و متشکل از دو تکه 6 متری
• دهانه پایین 33 و دهانه بالا 15 سانتیمتر
• بدنه دارای دو مرحله اتصال اورلبی هر کدام به طول 50 سانتیمتر
• بیس پلیت به ضخامت 15 میلیمتر و قطر 50 سانتیمتر
• ورق بدنه از فولاد ST37  با ضخامت 3 میلیمتر تولید شرکت فولاد مبارکه اصفهان
• سبد به صورت متحرک با قابلیت نصب حداکثر 8 عدد پروژکتور 400 وات
• سیم بکسل از جنس فولاد گالوانیزه به قطر 5 میلیمتر
• سیستم بالابر از گیربکس و الکتروموتور با قدرت 370 وات با ظرفیت 400 کیلوگرم
• 8 عدد بولت نمره 22
• کنتاکتورها و کلیدهای مینیاتوری ساخت شرکت هیوندای کره
• ساعت نجومی استفاده در تابلو برق ساخت شرکت شیوا امواج
• غلطک های هادی سیم بکسل از جنس آلومینیوم و غلطک های کابل از جنس پلاستیک فشرده شده
• کرپی از جنس فولاد
• دارای کلاهک باران گیر برای جلوگیری از ورود باران به داخل بدنه سازه
• محاسبات سازه براساس وزش باد با سرعت 120 کیلومتر بر ساعت

کاربرد های برج نوری:

• معابر و خیابان ها: برای تامین روشنایی شهری و ایمنی تردد
• میدان ها و پارک ها: جهت افزایش امنیت و بهبود فضای بصری
• ورزشگاه ها و استادیوم ها: برای روشنایی حرفه ای در مسابقات
• پایانه های حمل و نقل: فرودگاهها، بنادر، ایستگاه های راه آهن، پارکینگ های بزرگ
• محوطه های صنعتی و کارگاهی: جهت تامین روشنایی و امنیت و جهت کار در شب

برج نوری ثابت یا متحرک؟

برای جواب این سوال باید به موراد زیر توجه نمود:

• ارتفاع برج: با افزایش ارتفاع برج برای دسترسی آسانتر به پروژکتورها ضروری است که از برج نوری متحرک استفاده نمود.
• جلوگیری از سرقت:در بعضی از اماکن برای جلوگیری از دسترسی افراد متفرقه به پروژکتورها میبایست از برج نوری ثابت استفاده نمود.
• تعمیر و نگهداری:اگر در محلی که برج نوری نصب میشود استفاده از بالابر مشکل میباشد بهتر است برای آسان شدن تعمیر و نگهداری از برج نوری متحرک استفاده نمود.
• بودجه:استفاده از برج متحرک باعث افزایش هزینه پروژه روشنایی میشود به همین دلیل بودجه یکی از عوامل تعیین کننده نوع سازه میباشد.



برج نوری با گیربکس برقی یا دستی ؟

یکی دیگر از سوالات مهم در هنگام انتخاب برج نوری، برقی و یا دستی بودن  آن است که این سوال را با در نظر گرفتن چند فاکتور میتوان پاسخ داد:

• ارتفاع سازه:با افزایش ارتفاع سازه دسترسی به پروژکتورها سخت تر خواهد شد به همین دلیل منطقی است که برای برج نوری مرتفع از گیربکس برقی استفاده شود.
• تعداد و وزن پروژکتورها:هر چه وزن و تعداد پروژکتورها افزایش یابد جابجایی سبد نگهدارنده پروژکتورها سخت تر خواهد بود به همین دلیل نیاز به استفاده از گیربکس برقی میباشد.
• بودجه:استفاده از گیربکس برقی باعث افزایش هزینه نهایی یک برج نوری میشود به همین دلیل بودجه در نظر گرفته شده برای پروژه میتواند از عوامل تعیین کننده نوع سازه باشد.



مکانیزم بالابر برج نوری:

برج نوری متحرک  از دو نوع مکانیزم برای جابجایی هد پروژکتورها استفاده میکند:

• مکانیزم دستی: وینچ دستی با کابل فولادی، مناسب برای های نوری با ارتفاع کمتر (6 الی 12 متر)
• مکانیزم برقی: موتور الکتریکی گیربکسی برای برج  نوری با ارتفاع بالاتر (15 الی 30 متر)

مشخصات فنی کابل و وینچ:

جنس: فولاد گالوانیزه نتاب

ضریب ایمنی: حداقل 6 برابر وزن بار

قطر کابل: 6 تا 12 میلیمتر بسته به وزن پروژکتورها



مزایا و معایب برج نوری:

مزایا:

• روشنایی یک منطقه وسیع با وجود اشغال فضای کم چرا که برای ایجاد روشنایی در حد روشنایی یک برج نوری میبایست از چندین پایه چراغ استفاده نمود که قطعا فضای بیشتری را اشغال میکند.
• تعمیر و نگهداری آسان بخصوص اگر از برج نوری متحرک استفاده نمود.
• مقاومت بالا در برابر عوامل طبیعی مانند طوفان،باران و…
• ایجاد روشنایی بدون سایه و خیرگی
• بدلیل ایجاد کانون نوری در ارتفاع برج نوری میتواند سازه های مرتفع در محیط را نیز روشن کند.
• عمر مفید بالا

معایب:

شعاع نوری ایحاد شده توسط برج نوری بزرگ با کانون نوری در ارتفاع بالا میباشد به همین دلیل اگر در منطقه موانعی مانند درخت وجود داشته باشد سایه ایجاد میشود به همین خاطر از پایه چراغ روشنایی به عنون مکمل برج نوری استفاده میشود

تعداد پروژکتورهای مناسب برای یک برج نوری :

تعداد پروژکتورهای برج نوری به ارتفاع و میزان روشنایی مورد نیاز بستگی دارد. معمولا بین 4 تا 24 عدد با توان بین150 تا 2000 وات روی هر برج نصب میشود.

زاویه تابش پروژکتور در یک برج نوری چگونه است؟

• زاویه باز (120 درجه): مناسب برای محیط های وسیع مانند زمین های ورزشی
• زاویه متوسط (60 تا 90 درجه): مناسب برای خیابان ها و محوطه های صنعتی
• زاویه بسته ( 20 تا 45 درجه): برای ارتفاعات بالا و تمرکز مانند فرودگاهها



انتخاب پروژکتور مناسب برای برج نوری:

انتخاب پروزکتور مناسب برای برج نوری به عوامل مختلفی مانند کاربرد برج، ارتفاع برج، میزان روشنایی برج مورد نیاز و شرایط محیطی بستگی دارد. در ادامه به بررسی انواع پروژکتورهای مورد استفاده در برج نوری میپردازیم:

• پروژکتور LED: از این پروژکتور بیشتر در محیط های صنعتی، پارک ها، ورزشگاهها، خیابان ها و میادین استفاده میشود.

√مزایا: مصرف انرژی کمتر – عمر طولانی – روشن شدن سریع – نور با کیفیت و بدون اشعه uv – مقاومت بالا

√معایب: هزینه اولیه بالاتر

• پروژکتور متال هالید: از این پروژکتور بیشتر در استادیوم ها، رودگاه ها، بنادر و محوطه های صنعتی بزرگ استفاده میشود.

√مزایا: شدت نور بالا (مناسب برای برج نوری با ارتفاع 20 متر به بالا) – پخش نور یکنواخت و قدرت روشنایی بالا

√معایب: مصرف انرژی بالا – تولید گرما زیاد – طول عمر کمتر – برای رسیدن به حداکثر ولانی به زمان زیادی نیاز دارد

• پروزکتور بخار سدیم: از این محصول بیشتر در جاده ها، بنادر و معادن و محیط های دارای گرد و غبار استفاده میشود.

√ مزایا: مناسب برای محیط های مه آلود و گرد و غبار – عمر بیشتر نست به متال هالید – مصرف کمتر نسبت به متال هالید

√معایب: کیفیت نور پایین – نیاز به گرم شدن برای رسیدن به حداکثر نور



برای خرید یک برج نوری مناسب به چه نکاتی باید توجه کرد؟

• کاربرد برج نوری: ابتدا باید مشخص شود که برج نوری برای چه منطقه ای استفاده میشود.
• قدرت روشنایی:بررسی میزان نور
• ارتفاع برج نوری: ارتفاع برج باید متناسب با مساحت و نیاز به روشنایی باشد.
• جنس و مقاومت: برای خرید یک سازه با کیفیت و ایمن لازم است که
• سیستم ثابت و متحرک: با توجه تعداد پروژکتورها و ارتفاع برج نحوه دسترسی به پروژکتورها را تعیین میکنیم.
• امنیت و پایداری: برج نوری باید با مواد اولیه با کیفیت و به روش های استاندارد تولید گردد تا از امنیت و پایداری آن اطمینان حاصل کرد.
• هزینه و بودجه: میزان بودجه تعیین شده یکی از عوامل مهم در انتخاب نوع برج نوری و مشخصات آن میباشد.
• برند و گارانتی: برای انتخاب یک برج نوری مناسب لازم است از برند های مطمن در این حوزه که دارای خدمات پس از فروش مناسب هستند استفاده نمود.

نصب و نگهداری: برج نوری مناسب سازه ای است که نصب و نگهداری آن آسان باشد.

فاصله استاندارد بین دو برج نوری چقدر است؟

فاصله بین برج نوری در مناطق مختلف و بسته به نوع کاربرد و شرایط محیطی میتواند متفاوت باشد. در ادامه به فاصله استاندارد بین دو برج نوری در محیط های مختلف میپردازیم:

• مناطق شهری: در مناطق شهری که نیاز به روشنایی خیابان ها و معابر و فضاهای تفریحی است فاصله بین دو برج معمولا بین 25 تا 50 متر میباشد. این فاصله به شدت نور و نوع پروزکتورها و نیز شرایط محیط بستگی دارد.
• مناطق حومه ای: در مناطق حومه ای که جمعیت کمتری دارند نیاز به رونایی کمتر وجود دارد. فاصله بین برج ها ممکن است بین 50 تا 100 متر باشد. در این مناطق بدلیل تراکم جمعیتی کمتر و نیاز به پوشش نوری وسیع تر، فاصله بین برج ها بیشتر است.
• مناطق روستایی و شهری: در مناطق روستایی یا برون شهری که نیاز به روشنایی کمتری است و همچنین هزینه های نصب و نگهداری نیز میتواند یک عامل محدود کننده باشد فاصله بین برج نوری بین 100 تا 150 متر است.
• مناطق صنعتی و مناطق خاص: در مناطق صنعتی و مناطق خاص که نیاز به روشنایی بیشتری وجود دارد (پارکینگ های بزرگ، جاده های صنعتی) فاصله بین برج های نوری کمتر است بین 30 تا 60 متر

در نهایت فاصله دقیق برج ها همیشه به طراحی خاص پروژه و شرایط محیط بستگی دارد.

مشخصات تابلو برق برج نوری برقی:

تابلو برق یک برج نوری دارای تجهیزات زیر میباشد:

• کنتاکتور و کلید اتوماتیک: برای محافظت در برابر نوسانات برق کاربرد دارد.
• تایمر دیجیتال: برای روشن و خاموش کردن خودکار کاربرد دارد.
• سنسور فوتوسل: برای نتظیم نوردهی بر اساس میزان روشنایی محیط





ساختار برج نوری:

• بدنه:بدنه برج نوری از فولاد ST37 به صورت چندوجهی (6 تا 12 وجهی) و در قطعات 6 متری ساخته میشود.با افزایش ارتفاع برج نوری را با تعداد وجه های بیشتری طراحی میکنند.
• ضخامت بدنه:صخامت ورق بدنه برج نوری براساس ارتفاع برج و تعداد پروژکتورها تعیین میگردد که این عدد معمولا بین 3 تا 6 میلیمتر میباشد.
• قطر داخلی:برج نوری به صورت هرمی طراحی میشود به این صورت که قطر هر قطعه از پایین به بالا کاهش میابد که دلیل این طراحی یکی آسانی نصب برج و دیگری افزایش مقاومت برج میباشد.
• پوشش: برای جلوگیری از زنگ زدگی و خوردگی برج نوری از گالوانیزه گرم استفاده میشود که حداقل ضخامت آن باید 70 میکرون باشد.
• اتصال قطعات:قطعات برج نوری به صورت اورلبی صورت میگیرد که هر قطعه حدود 0.5 تا 1 متر در قطعه پایینی اورلب میشود.
• بیس پلیت و لچکی:بیس پلیت یا صفحه ستون در واقع متصل کننده سازه به فونداسیون و لچکی متصل کننده بدنه برج به بیس پلیت میباشد.



مکانیزم روشنایی برج نوری:

مکانیزم برج نوری به گونه ای است که یک شعاع نوری در ارتفاع بالا ایجاد میکند که به همین دلیل میتواند منطقه وسیعی را (40 تا 70 متر) روشن کند که این ویژگی باعث شده که یک برج نوری بتواند به تنهایی وظیفه چندین پایه چراغ روشنایی را انجام بدهد که این امر باعث کاهش هزینه پروژه و از طرفی دیگر کاهش اشغال فضای محل پروژه میشود.



عوامل موثر بر طراحی برج نوری:

• سرعت باد در منطقه
• ساختار زمین و جنس خاک
• مقاومت در برابر سیل و دیگر بلایای طبیعی
• مساحت و خصوصیات فیزیکی محل پروژه
• مقدار شور نوری مورد نیاز
• نوع پروژکتور
• رعایت استانداردها



برج نوری 9 متری دکوراتیو:

یکی از انواع پایه چراغ دکوراتیو، برج نوری دکوراتیو میباشد. ساختار این محصول شبیه پایه چراغ دکوراتیو و کارآیی آن مشابه برج نوری است به همین دلیل زیر مجموعه پایه چراغ دکوراتیو تعریف میشود. بدنه این محصول برخلاف برج نوری های معمول به صورت لوله ای و مجهز به مبله و رابط و سرنیزه میباشد که دلیل آن زیباسازی این محصول میباشد.
