قیمت برج نوری 9 متری

برج نوری 9 متری یکی از پرکاربردترین ها در بین ارتفاعات مختلف برج نوری میباشد. برای آشنایی بیشتر با این محصول ابتدا به تعریف برج نوری میپردازیم:

انواع برج نوری:
برج نوری براساس کاربرد و ساختار به سه دسته کلی تقسیم بندی میشود:

برج نوری 9 متری ثابت:

در این مدل از برج نوری سبد نگهدارنده پروژکتورها ثابت است و قابلیت جابجایی ندارد. این محصول براساس نوع دسترسی به پروژکتورها به دو دسته کلی تقسیم بندی میشود:

برج نوری ثابت نرده بان دار: در این محصول با استفاده از یک نرده بان که به بدنه برج متصل است میتوان به پروژکتورها دسترسی داشت. یک نرده بان استاندارد باید دارای حافظ جات نیز باشد.

برج نوری ثابت فاقد نرده بان: در این محصول برای دسترسی به پروزکتورها باید از بالابر استفاده نمود.

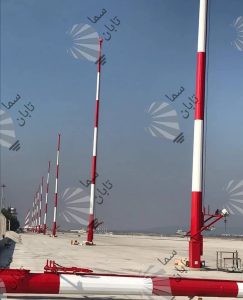

برج نوری 9 متری استادیومی:

در این محصول سبد نگهدارنده پروژکتور به گونه ای طراحی میشود که بتوان جهت تابش نور را در یکجهت خاص تنظیم کرد. کاربرد این محصول بیشتر در استادیوم های ورزشی و مراکز صنعتی بزرگ میباشد.

 استادیومی متحرک:در این محصول سبد نگهدارنده پروژکتورها قابلیت جابجایی در امتداد بدنه برج را دارا میباشد.

استادیومی ثابت:در این محصول سبد نگهدارنده پروژکتورها ثابت بوده و امکان جابجایی ندارد.

مشخصات فنی برج نوری 9 متری متحرک:

• بدنه به صورت 8 وجهی متشکل از یک تکه 6 متری و یک تکه 3 متری
• دهانه پایین 30 و دهانه بالا 15 سانتیمتر
• بدنه دارای یک مرحله اتصال اورلبی به اندازه 50 سانتیمتر
• بیس پلیت با ضخامت 12 سانتیمتر و قطر 40 سانتیمتر
• ورق بدنه از فولاد ST37 با ضخامت 3 میلیمتر تولید شرکت فولاد مبارکه اصفهان
• سبد به صورت متحرک با قابلیت نصل حداکثر 8 عدد پروژکتور 400 وات
• سیم بکسل از جنس فولاد گالوانیزه با قطر 5 میلیمتر
• سیستم بالابر از گیربکس و الکترو موتور با قدرت 370 وات با ظرفیت 400 کیلوگرم
• 6 عدد بولت نمره 22
• کنتاکتورها و کلیدهای مینیاتوری ساخت شرکت هیوندای کره
• ساعت نجومی استفاده در تابلو برق ساخت شرکت شیوا امواج
• غلطک های هادی سیم بکسل از جنس آلومینیوم و غلطک های کابل از جنس پلاستیک فشرده شده
• کرپی از جنس فولاد
• دارای کلاهک باران گیر برای جلوگری از ورود باران به داخل برج
• محاسبات سازه براساس وزش باد یا سرعت 120 کیلومتر بر ساعت میباشد.

ساختار برج نوری:

بدنه:بدنه برج نوری از فولاد ST37 به صورت چندوجهی (6 تا 12 وجهی) و در قطعات 6 متری ساخته میشود.با افزایش ارتفاع برج نوری را با تعداد وجه های بیشتری طراحی میکنند.

ضخامت بدنه:صخامت ورق بدنه برج نوری براساس ارتفاع برج و تعداد پروژکتورها تعیین میگردد که این عدد معمولا بین 3 تا 6 میلیمتر میباشد.

قطر داخلی:برج نوری به صورت هرمی طراحی میشود به این صورت که قطر هر قطعه از پایین به بالا کاهش میابد که دلیل این طراحی یکی آسانی نصب برج و دیگری افزایش مقاومت برج میباشد.

پوشش: برای جلوگیری از زنگ زدگی و خوردگی برج نوری از گالوانیزه گرم استفاده میشود که حداقل ضخامت آن باید 70 میکرون باشد.

اتصال قطعات:قطعات برج نوری به صورت اورلبی صورت میگیرد که هر قطعه حدود 0.5 تا 1 متر در قطعه پایینی اورلب میشود.

بیس پلیت و لچکی:بیس پلیت یا صفحه ستون در واقع متصل کننده سازه به فونداسیون و لچکی متصل کننده بدنه برج به بیس پلیت میباشد.

مزایا و معایب برج نوری:

مزایا:

• روشنایی یک منطقه وسیع با وجود اشغال فضای کم چرا که برای ایجاد روشنایی در حد روشنایی یک برج نوری میبایست از چندین پایه چراغ استفاده نمود که قطعا فضای بیشتری را اشغال میکند.
• تعمیر و نگهداری آسان بخصوص اگر از برج نوری متحرک استفاده نمود.
• مقاومت بالا در برابر عوامل طبیعی مانند طوفان،باران و…
• ایجاد روشنایی بدون سایه و خیرگی
• بدلیل ایجاد کانون نوری در ارتفاع برج نوری میتواند سازه های مرتفع در محیط را نیز روشن کند.
• عمر مفید بالا

معایب:

شعاع نوری ایحاد شده توسط برج نوری بزرگ با کانون نوری در ارتفاع بالا میباشد به همین دلیل اگر در منطقه موانعی مانند درخت وجود داشته باشد سایه ایجاد میشود به همین خاطر از پایه چراغ روشنایی به عنون مکمل برج نوری استفاده میشود.

کاربرد های برج نوری:

• معابر و خیابان ها: برای تامین روشنایی شهری و ایمنی تردد
• میدان ها و پارک ها: جهت افزایش امنیت و بهبود فضای بصری
• ورزشگاه ها و استادیوم ها: برای روشنایی حرفه ای در مسابقات
• پایانه های حمل و نقل: فرودگاهها، بنادر، ایستگاه های راه آهن، پارکینگ های بزرگ
• محوطه های صنعتی و کارگاهی: جهت تامین روشنایی و امنیت و جهت کار در شب

عوامل تعیین کننده در قیمت برج نوری:

• ابعاد: با افزایش ارتفاع برج نوری جهت حفظ استحکام سازه میبایست ضخامت بدنه وقطر داخلی آن افزایش یابد به همین دلیل قیمت نهایی محصول نیز افزایش میابد.
• جنس بدنه: استفاده از ورق فولاد استاندارد با ضخامت بالا باعث افزایش نهایی قیمت سازه میشود.
• بیس پلیت و لچکی: باعص افزایش ابعاد این دو قطعه از سازه فیمت نهایی نیز افزایش میابد.
• پوشش بدنه: برای جلوگیری از زنگ زدگی و خوردگی برج نوری از پوشش گالوانیزه و یا رنگ اپوکسی استفاده میشود که پوشش گالوانیزه بدلیل مقاومت و طول عمر بیشتری که ایجاد میکند باعث افزایش قیمت نهایی محصول میشود.

با توجه به نکات بالا میتوان به این موضوع پی برد که تولید یک برج نوری استاندارد و با کیفیت که مقاومت بالا در برابر عوامل طبیعی و غیر طبیعی را داشته باشد و از طرفی عمر مفید بالایی داشته باشد از قیمت بالاتری نسبت به یک محصول غیراستاندارد و بی کیفیت برخوردار است.

چند پروژکتور میتوان روی یکی برج نوری نصب نمود؟

تعداد پروژکتورها به ارتفاع و میزان روشنایی مورد نیاز بستگی دارد. معوملا بین 4 تا 24 پروژکتور روی هر برج نصب میشود که توان پروژکتور ها بین 150 تا 2000 وات متغییر است.

زاویه تابش پروژکتور در یک برج نوری چگونه تعیین میشود؟

• زاویه باز (120 درجه): مناسب برای محیط های وسیع مانند زمین های ورزشی
• زاویه متوسط (60 تا 90 درجه): مناسب برای خیابان ها و محوطه های صنعتی
• زاویه بسته ( 20 تا 45 درجه): برای ارتفاعات بالا و تمرکز مانند فرودگاهها

برج نوری ثابت یا متحرک؟

برای جواب این سوال باید به موراد زیر توجه نمود:

• ارتفاع برج: با افزایش ارتفاع برج برای دسترسی آسانتر به پروژکتورها ضروری است که از برج نوری متحرک استفاده نمود.
• جلوگیری از سرقت:در بعضی از اماکن برای جلوگیری از دسترسی افراد متفرقه به پروژکتورها میبایست از برج نوری ثابت استفاده نمود.
• تعمیر و نگهداری:اگر در محلی که برج نوری نصب میشود استفاده از بالابر مشکل میباشد بهتر است برای آسان شدن تعمیر و نگهداری از برج نوری متحرک استفاده نمود.
• بودجه:استفاده از برج متحرک باعث افزایش هزینه پروژه روشنایی میشود به همین دلیل بودجه یکی از عوامل تعیین کننده نوع سازه میباشد.

ابزار برجهای نوری برای تامین روشنایی:

ابزار برج های نوری برای ایجاد روشنایی مورد نیاز، پروژکتورها هستند که تعداد و نوع آنها را عوامل مختلفی همچون وسعت منطقه هدف، تعداد و ارتفاع برج های نوری، بودجه و… تعیین می کنند. پروژکتورها به طور کلی به دو دسته پرفشار(لامپی) و LED تقسیم می شوند. برای شناخت بیشتر این محصول به مقاله پروژکتور ما مراجعه فرمایید.

انتخاب پروژکتور مناسب برای برج نوری:

انتخاب پروژکتور مناسب برای برج نوری به عوامل مختلفی مانند نوع کاربرد، ارتفاع برج، میزان روشنایی مورد نیاز و شرایط محیطی بستگی دارد. در ادامه به بررسی انواع پروزکتورهای مورد استفاده در برج نوری میپردازم:

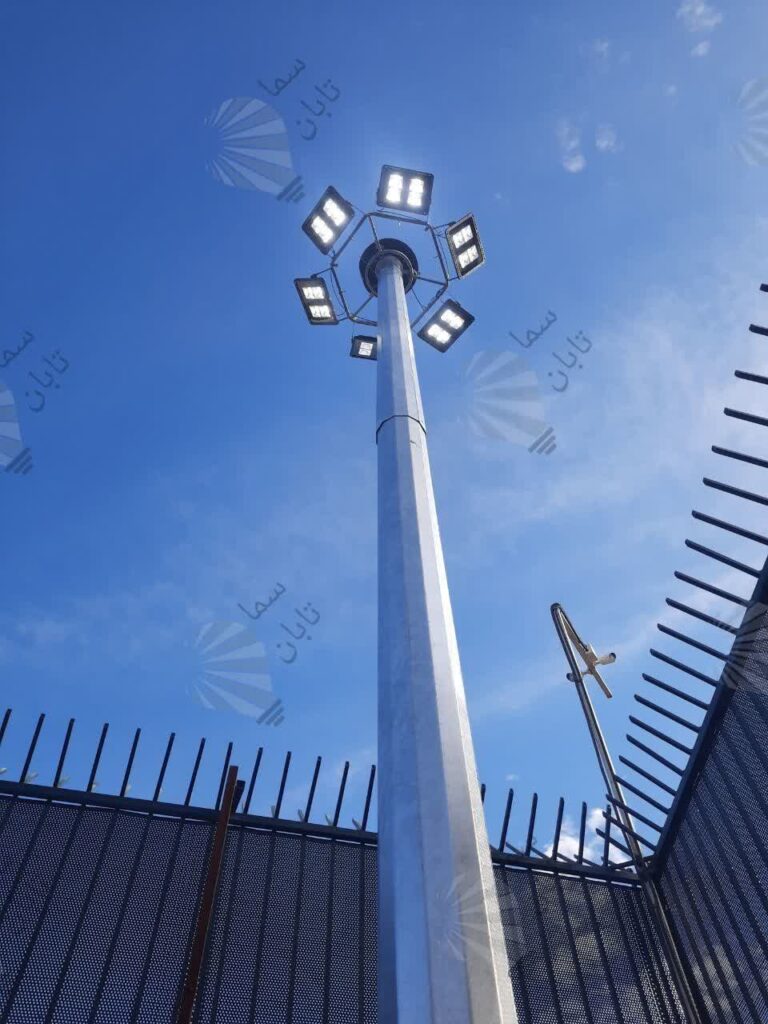

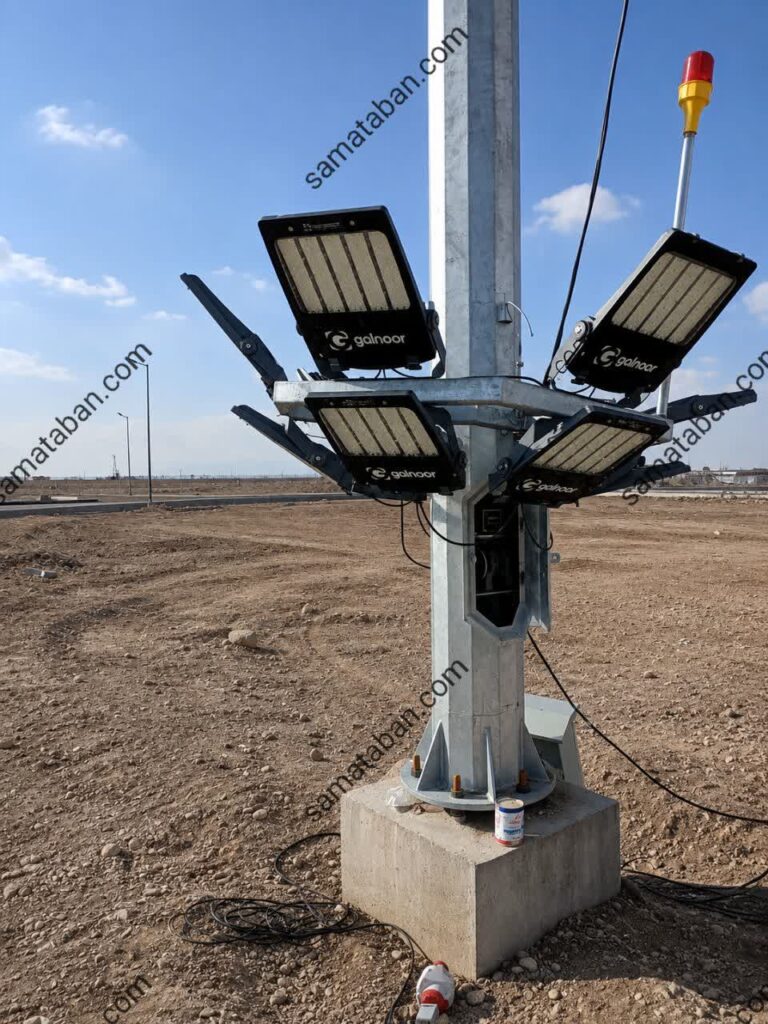

• پروژکتور LED: از این پروژکتور بیشتر در محیط های صنعتی، پارک ها، ورزشگاهها، خیابان ها و میادین استفاده میشود.

√مزایا: مصرف انرژی کمتر – عمر طولانی – روشن شدن سریع – نور با کیفیت و بدون اشعه uv – مقاومت بالا

√معایب: هزینه اولیه بالاتر

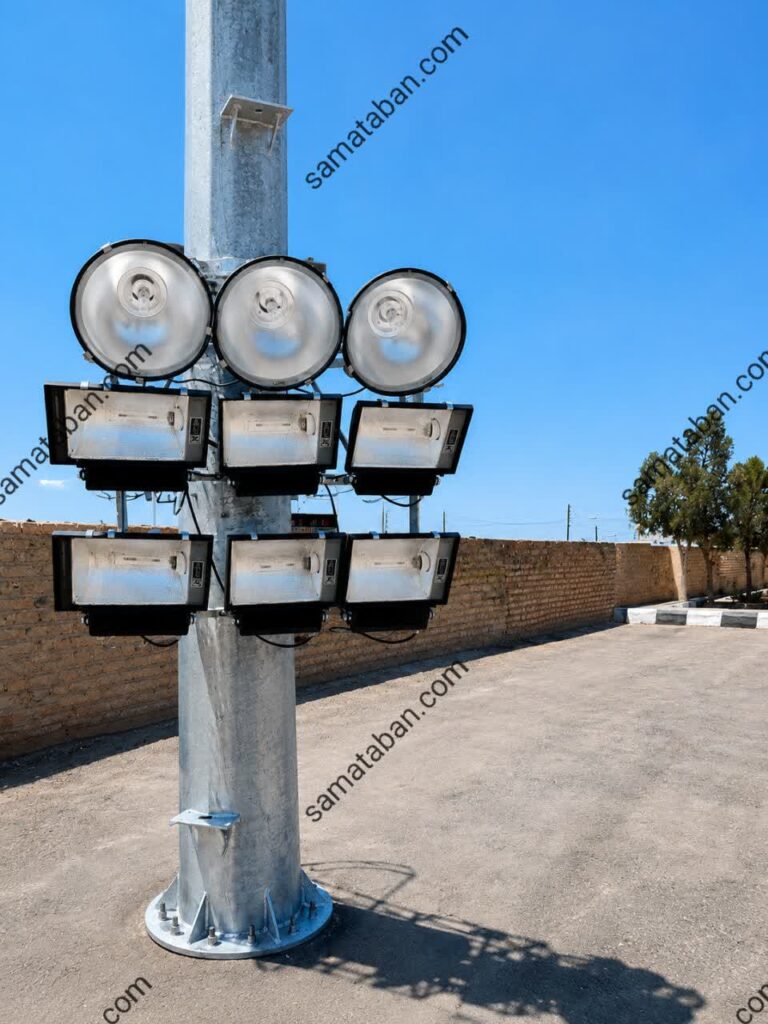

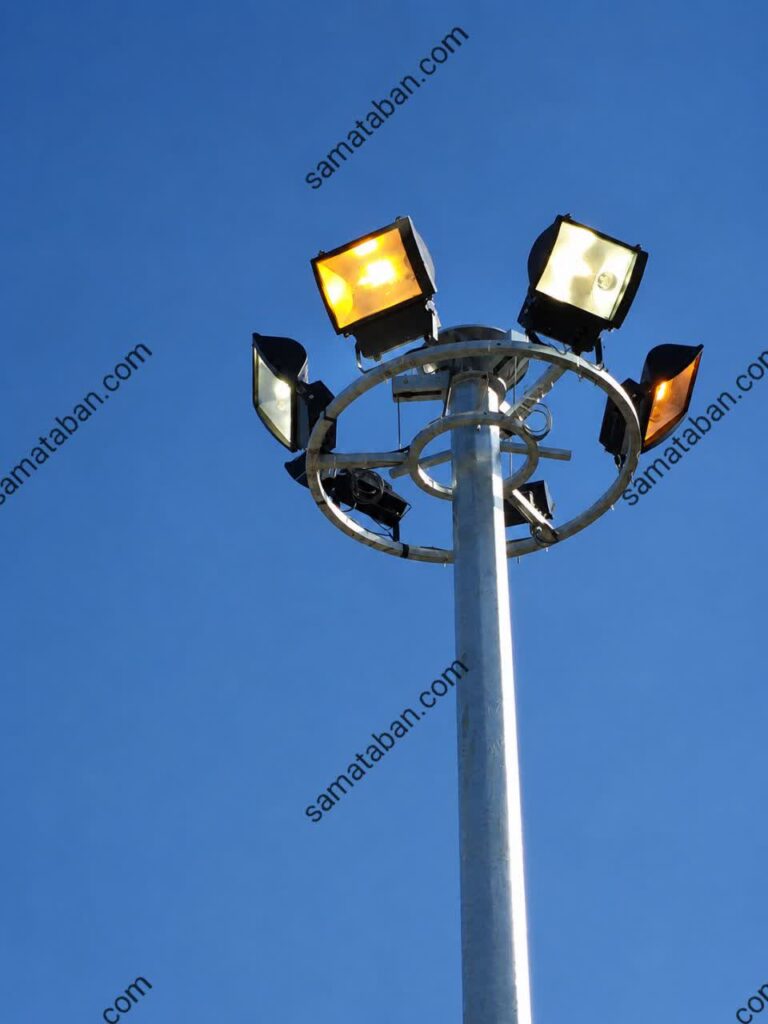

• پروژکتور متال هالید: از این پروژکتور بیشتر در استادیوم ها، رودگاه ها، بنادر و محوطه های صنعتی بزرگ استفاده میشود.

√مزایا: شدت نور بالا (مناسب برای برج نوری با ارتفاع 20 متر به بالا) – پخش نور یکنواخت و قدرت روشنایی بالا

√معایب: مصرف انرژی بالا – تولید گرما زیاد – طول عمر کمتر – برای رسیدن به حداکثر ولانی به زمان زیادی نیاز دارد

• پروزکتور بخار سدیم: از این محصول بیشتر در جاده ها، بنادر و معادن و محیط های دارای گرد و غبار استفاده میشود.

√ مزایا: مناسب برای محیط های مه آلود و گرد و غبار – عمر بیشتر نست به متال هالید – مصرف کمتر نسبت به متال هالید

√معایب: کیفیت نور پایین – نیاز به گرم شدن برای رسیدن به حداکثر نور

مکانیزم بالابر برج نوری:

برج نوری متحرک  از دو نوع مکانیزم برای جابجایی هد پروژکتورها استفاده میکند:

• مکانیزم دستی: وینچ دستی با کابل فولادی، مناسب برای های نوری با ارتفاع کمتر (6 الی 12 متر)
• مکانیزم برقی: موتور الکتریکی گیربکسی برای برج  نوری با ارتفاع بالاتر (15 الی 30 متر)

مشخصات فنی کابل و وینچ:

• جنس: فولاد گالوانیزه نتاب
• ضریب ایمنی: حداقل 6 برابر وزن بار
• قطر کابل: 6 تا 12 میلیمتر بسته به وزن پروژکتورها

مشخصات تابلو برق برج نوری برقی:

تابلو برق یک برج نوری دارای تجهیزات زیر میباشد:

• کنتاکتور و کلید اتوماتیک: برای محافظت در برابر نوسانات برق کاربرد دارد.
• تایمر دیجیتال: برای روشن و خاموش کردن خودکار کاربرد دارد.
• سنسور فوتوسل: برای نتظیم نوردهی بر اساس میزان روشنایی محیط

فاصله استاندارد بین دو برج نوری چقدر است؟

فاصله بین برج نوری در مناطق مختلف و بسته به نوع کاربرد و شرایط محیطی میتواند متفاوت باشد. در ادامه به فاصله استاندارد بین دو برج نوری در محیط های مختلف میپردازیم:

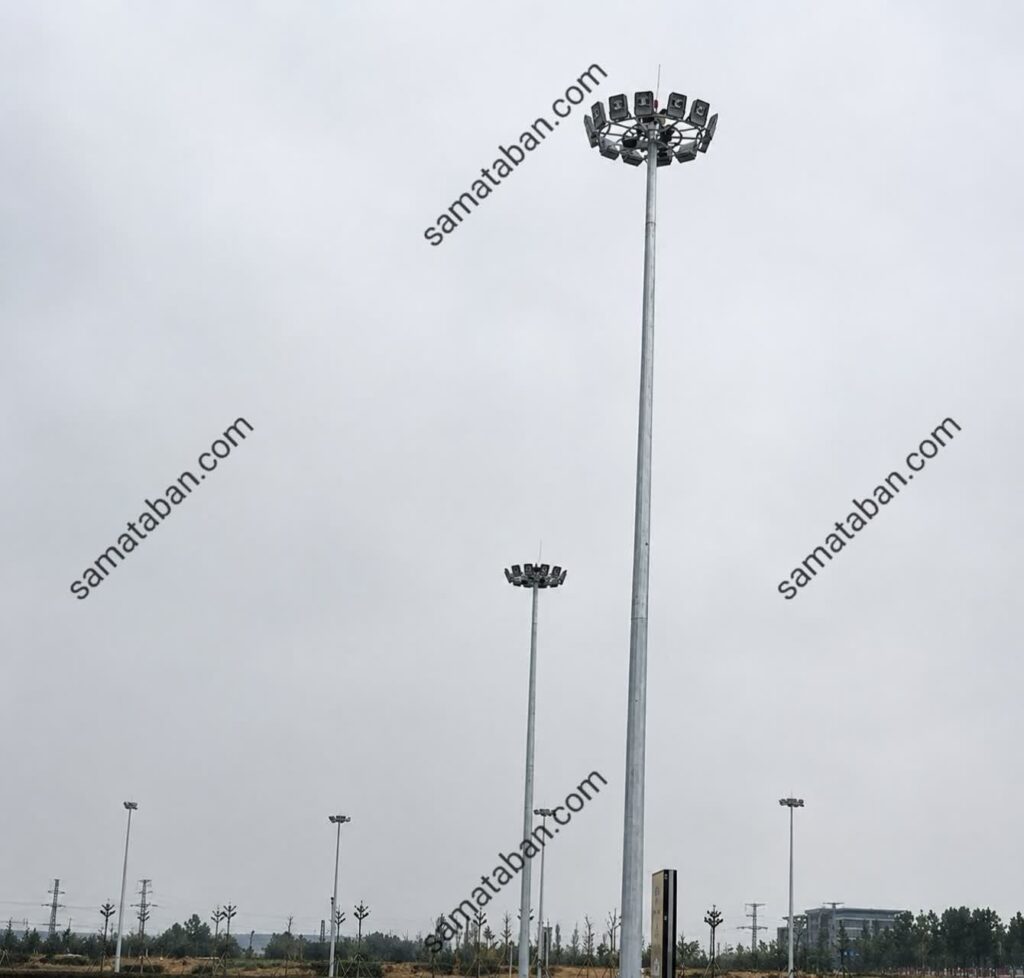

• مناطق شهری: در مناطق شهری که نیاز به روشنایی خیابان ها و معابر و فضاهای تفریحی است فاصله بین دو برج معمولا بین 25 تا 50 متر میباشد. این فاصله به شدت نور و نوع پروزکتورها و نیز شرایط محیط بستگی دارد.
• مناطق حومه ای: در مناطق حومه ای که جمعیت کمتری دارند نیاز به رونایی کمتر وجود دارد. فاصله بین برج ها ممکن است بین 50 تا 100 متر باشد. در این مناطق بدلیل تراکم جمعیتی کمتر و نیاز به پوشش نوری وسیع تر، فاصله بین برج ها بیشتر است.
• مناطق روستایی و شهری: در مناطق روستایی یا برون شهری که نیاز به روشنایی کمتری است و همچنین هزینه های نصب و نگهداری نیز میتواند یک عامل محدود کننده باشد فاصله بین برج نوری بین 100 تا 150 متر است.
• مناطق صنعتی و مناطق خاص: در مناطق صنعتی و مناطق خاص که نیاز به روشنایی بیشتری وجود دارد (پارکینگ های بزرگ، جاده های صنعتی) فاصله بین برج های نوری کمتر است بین 30 تا 60 متر

در نهایت فاصله دقیق برج ها همیشه به طراحی خاص پروژه و شرایط محیط بستگی دارد.

مکانیزم تامین روشنایی برج نوری:

به گونه ای است که یک شعاع نوری در ارتفاع بالا ایجاد میکند که به همین دلیل میتواند منطقه وسیعی را (40 تا 70 متر) روشن کند که این ویژگی باعث شده که یک برج نوری بتواند به تنهایی وظیفه چندین پایه چراغ روشنایی را انجام بدهد که این امر باعث کاهش هزینه پروژه و از طرفی دیگر کاهش اشغال فضای محل پروژه میشود.

ارتفاع مناسب برای برج نوری چقدر است؟

ارتفاع برج نوری بسته به محل مورد استفاده و روشنایی مورد نیاز بین 6 تا 30 متر میباشد.

• برای محوطه های کوچک مثل پارک ها معمولا بین 6 الی 12 متر ارتفاع مناسب است.
• برای محوطه های وسیع مانند فرودگاهها و استادیوم ها ارتفاع 20 الی 30 مناسب میباشد.

برای خرید یک برج نوری مناسب به چه نکاتی باید توجه کرد؟

• کاربرد برج نوری: ابتدا باید مشخص شود که برج نوری برای چه منطقه ای استفاده میشود.
• قدرت روشنایی:بررسی میزان نور
• ارتفاع برج نوری: ارتفاع برج باید متناسب با مساحت و نیاز به روشنایی باشد.
• جنس و مقاومت: برای خرید یک سازه با کیفیت و ایمن لازم است که
• سیستم ثابت و متحرک: با توجه تعداد پروژکتورها و ارتفاع برج نحوه دسترسی به پروژکتورها را تعیین میکنیم.
• امنیت و پایداری: برج نوری باید با مواد اولیه با کیفیت و به روش های استاندارد تولید گردد تا از امنیت و پایداری آن اطمینان حاصل کرد.
• هزینه و بودجه: میزان بودجه تعیین شده یکی از عوامل مهم در انتخاب نوع برج نوری و مشخصات آن میباشد.
• برند و گارانتی: برای انتخاب یک برج نوری مناسب لازم است از برند های مطمن در این حوزه که دارای خدمات پس از فروش مناسب هستند استفاده نمود.
• نصب و نگهداری: برج نوری مناسب سازه ای است که نصب و نگهداری آن آسان باشد.

برج نوری  9 متری دکوراتیو:

مکانیزم برج نوری به گونه ای است که یک شعاع نوری در ارتفاع بالا ایجاد میکند که به همین دلیل میتواند منطقه وسیعی را (40 تا 70 متر) روشن کند که این ویژگی باعث شده که یک برج نوری بتواند به تنهایی وظیفه چندین پایه چراغ روشنایی را انجام بدهد که این امر باعث کاهش هزینه پروژه و از طرفی دیگر کاهش اشغال فضای محل پروژه میشود.
