برج نوری 6 متری

برج نوری متحرک 6 متری یکی از پرکاربردترین ها در بین ارتفاعات مختلف برج نوری میباشد. برای آشنایی بیشتر با این محصول ابتدا به تعریف برج نوری میپردازیم:

برج نوری چیست؟ سازه ای فولادی که در ارتفاع 6 الی 30 متر ساخته میشود و برای تامین روشنایی فضاهای باز و بزرگ مانند فرودگاهها، بوستان ها، مراکز بزرگ صنعتی، میادین بزرگ شهری و… استفاده میشود.

انواع برج نوری:

برج نوری براساس کاربرد و ساختار به سه دسته کلی تقسیم بندی میشود:



برج نوری متحرک با گیربکس برقی: در این محصول از یک گیربکس برقی برای جابجایی هد استفاده میشود به گونه ای که با فشاردادن یک دکمه میتوان سبد نگهدارنده پروژکتورها را جابجا کرد.

برج نوری متحرک با گیربکس دستی: در این محصول از یک گیربکس دستی برای جابجایی پروژکتورها استفاده میشود.

برج نوری 6 متری ثابت:

در این محصول سبد نگهدارنده پروژکتورها ثابت است و قابلیت جابجایی ندارد. این محصول نیز به دو دسته کلی تقسیم میشود:

برج نوری ثابت نردبان دار: در این سازه با استفاده از یک نردبان که بدنه برج متصل شده است امکان دسترسی به پروژکتورها فراهم میشود.

برج نوری فاقد نردبان: در این سازه با استفاده از بالابر میتوان به پروژکتورها دسترسی داشت.



برج نوری 6 متری استادیومی:

در این محصول برخلاف سایر مدلها که پروژکتورها به صورت 360 درجه بر روی هد متصل میشوند، پروژکتورها در یک جهت خاص نصب میشوند تا نور در یک جهت مشخص تابیده شود به همین دلیل کاربرد این محصول در اماکن خاص مانند استادیوم های ورزشی میباشد. این محصول نیز به دو دسته کلی تقسیم بندی میشود:

استادیومی متحرک: در این محصول سبد نگهدارنده پروژکتورها قابلیت جابجایی در امتداد بدنه را دارا میباشد.

استادیومی ثابت: در این محصول سبد نگهدارنده پروژکتورها ثابت بوده و قابلیت تحرک ندارد.

مشخصات فنی برج نوری 6 متری:

برای تعیین قیمت برج نوری 6 متری ابتدا مشخصات فنی این سازه را بررسی میکنیم.

برج نوری متحرک را با وینچ دستی میسازند بدلیل ارتفاع کم این سازه استفاده از گیربکس برقی به صرفه نیست.

• بدنه: بدنه به صورت 8 وجهی و  یک تکه 6 متری ساخته میشود.
• ورق بدنه از فولاد ST37 با ضخامت 3 میلیمتر تولید شرکت فولاد مبارکه اصفهان
• دارای کلاهک باران گیر برای جلوگری از ورود باران به داخل برج
• محاسبات سازه براساس وزش باد یا سرعت 120 کیلومتر بر ساعت میباشد.



ساختار برج نوری:

• بدنه:بدنه برج نوری از فولاد ST37 به صورت چندوجهی و در قطعات 6 متری تولید میشود.
• ضخامت بدنه:ضخامت بدنه براساس ارتفاع و تعداد پروژکتورها تعیین میکنند که معمولا بین 3 تا 6 میلیمتر است.
• قطر داخلی: برج نوری به صورت هرمی طراحی میشود به این صورت که قطر داخلی هر قطعه 6 متری از برج از پایین به بالا کاهش میابد. دلیل این طراحی یکی برای افزایش مقاومت سازه و دیگری نصب آسانتر آن میباشد.

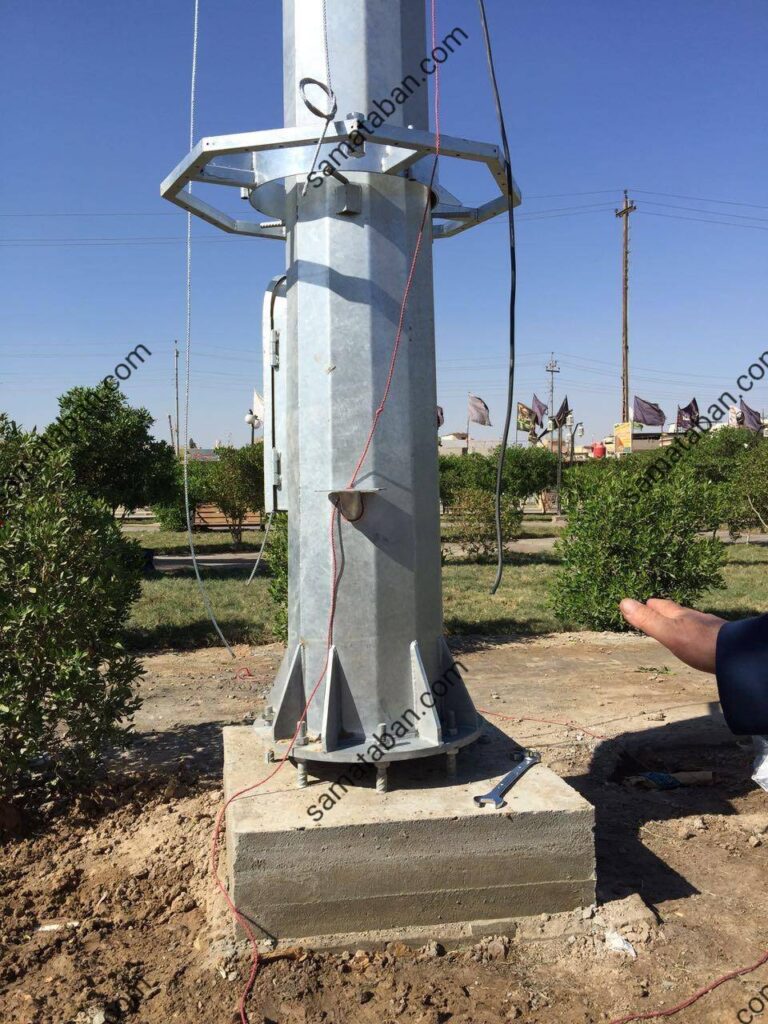

• بیس پلیت و لچکی: بیس پلیت یا صفحه ستون محل اتصال سازه به فونداسیون است و لچکی اتصال دهنده بدنه به صفحه ستون میباشد.
• پوشش: برای جلوگیری از زنگ زدگی و خوردگی سازه باید از گالوانیزه گرم استفاده نمود.
• اتصال قطعات:قطعات برج نوری به صورت اورلبی به یکدیگر متصل میشوند که این اتصال حدود 0.5 الی 1 متر میباشد.





مزایا و معایب برج نوری:

مزایا:

• روشنایی یک منطقه وسیع با وجود اشغال فضای کم چرا که برای ایجاد روشنایی در حد روشنایی یک برج نوری میبایست از چندین پایه چراغ استفاده نمود که قطعا فضای بیشتری را اشغال میکند.
• تعمیر و نگهداری آسان بخصوص اگر از برج نوری متحرک استفاده نمود.
• مقاومت بالا در برابر عوامل طبیعی مانند طوفان،باران و…
• ایجاد روشنایی بدون سایه و خیرگی
• بدلیل ایجاد کانون نوری در ارتفاع برج نوری میتواند سازه های مرتفع در محیط را نیز روشن کند.
• عمر مفید بالا

معایب:

شعاع نوری ایحاد شده توسط برج نوری بزرگ با کانون نوری در ارتفاع بالا میباشد به همین دلیل اگر در منطقه موانعی مانند درخت وجود داشته باشد سایه ایجاد میشود به همین خاطر از پایه چراغ روشنایی به عنون مکمل برج نوری استفاده میشود.



برج نوری ثابت یا متحرک؟

برای جواب این سوال باید به موراد زیر توجه نمود:

• ارتفاع برج: با افزایش ارتفاع برج برای دسترسی آسانتر به پروژکتورها ضروری است که از برج نوری متحرک استفاده نمود.
• جلوگیری از سرقت:در بعضی از اماکن برای جلوگیری از دسترسی افراد متفرقه به پروژکتورها میبایست از برج نوری ثابت استفاده نمود.
• تعمیر و نگهداری:اگر در محلی که برج نوری نصب میشود استفاده از بالابر مشکل میباشد بهتر است برای آسان شدن تعمیر و نگهداری از برج نوری متحرک استفاده نمود.
• بودجه:استفاده از برج متحرک باعث افزایش هزینه پروژه روشنایی میشود به همین دلیل بودجه یکی از عوامل تعیین کننده نوع سازه میباشد.

برج نوری با گیربکس برقی یا دستی ؟

یکی دیگر از سوالات مهم در هنگام انتخاب برج نوری، برقی و یا دستی بودن  آن است که این سوال را با در نظر گرفتن چند فاکتور میتوان پاسخ داد:

• ارتفاع سازه:با افزایش ارتفاع سازه دسترسی به پروژکتورها سخت تر خواهد شد به همین دلیل منطقی است که برای برج نوری مرتفع از گیربکس برقی استفاده شود.
• تعداد و وزن پروژکتورها:هر چه وزن و تعداد پروژکتورها افزایش یابد جابجایی سبد نگهدارنده پروژکتورها سخت تر خواهد بود به همین دلیل نیاز به استفاده از گیربکس برقی میباشد.
• بودجه:استفاده از گیربکس برقی باعث افزایش هزینه نهایی یک برج نوری میشود به همین دلیل بودجه در نظر گرفته شده برای پروژه میتواند از عوامل تعیین کننده نوع سازه باشد.

کاربرد های برج نوری:

• معابر و خیابان ها: برای تامین روشنایی شهری و ایمنی تردد
• میدان ها و پارک ها: جهت افزایش امنیت و بهبود فضای بصری
• ورزشگاه ها و استادیوم ها: برای روشنایی حرفه ای در مسابقات
• پایانه های حمل و نقل: فرودگاهها، بنادر، ایستگاه های راه آهن، پارکینگ های بزرگ
• محوطه های صنعتی و کارگاهی: جهت تامین روشنایی و امنیت و جهت کار در شب





مکانیزم بالابر برج نوری:

برج نوری متحرک  از دو نوع مکانیزم برای جابجایی هد پروژکتورها استفاده میکند:

• مکانیزم دستی: وینچ دستی با کابل فولادی، مناسب برای های نوری با ارتفاع کمتر (6 الی 12 متر)
• مکانیزم برقی: موتور الکتریکی گیربکسی برای برج  نوری با ارتفاع بالاتر (15 الی 30 متر)

مشخصات فنی کابل و وینچ:

• جنس: فولاد گالوانیزه نتاب
• ضریب ایمنی: حداقل 6 برابر وزن بار
• قطر کابل: 6 تا 12 میلیمتر بسته به وزن پروژکتورها





چند پروژکتور میتوان روی یکی برج نوری نصب نمود؟

تعداد پروزکتورها به ارتفاع و میزان روشنایی مورد نیاز یستگی دارد. معملا بین 4 تا 24 پروژکتور روی هر برج نصب میشود که توان پروزکتور ها بین 150 تا 2000 وات متغییر است.

زاویه تابش پروژکتور در یک برج نوری چگونه تعیین میشود؟

• زاویه باز (120 درجه): مناسب برای محیط های وسیع مانند زمین های ورزشی
• زاویه متوسط (60 تا 90 درجه): مناسب برای خیابان ها و محوطه های صنعتی
• زاویه بسته ( 20 تا 45 درجه): برای ارتفاعات بالا و تمرکز مانند فرودگاه ها



مشخصات تابلو برق برج نوری برقی:

تابلو برق یک برج نوری دارای تجهیزات زیر میباشد:

• کنتاکتور و کلید اتوماتیک: برای محافظت در برابر نوسانات برق کاربرد دارد.
• تایمر دیجیتال: برای روشن و خاموش کردن خودکار کاربرد دارد.
• سنسور فوتوسل: برای نتظیم نوردهی بر اساس میزان روشنایی محیط



انتخاب پروژکتور مناسب برای برج نوری:

انتخاب پروژکتور مناسب برای برج نوری به عوامل مختلفی مانند نوع کاربرد، ارتفاع برج، میزان روشنایی مورد نیاز و شرایط محیطی بستگی دارد. در ادامه به بررسی انواع پروزکتورهای مورد استفاده در برج نوری میپردازم:

• پروژکتور LED: از این پروژکتور بیشتر در محیط های صنعتی، پارک ها، ورزشگاهها، خیابان ها و میادین استفاده میشود.

√مزایا: مصرف انرژی کمتر – عمر طولانی – روشن شدن سریع – نور با کیفیت و بدون اشعه uv – مقاومت بالا

√معایب: هزینه اولیه بالاتر

• پروژکتور متال هالید: از این پروژکتور بیشتر در استادیوم ها، رودگاه ها، بنادر و محوطه های صنعتی بزرگ استفاده میشود.

√مزایا: شدت نور بالا (مناسب برای برج نوری با ارتفاع 20 متر به بالا) – پخش نور یکنواخت و قدرت روشنایی بالا

√معایب: مصرف انرژی بالا – تولید گرما زیاد – طول عمر کمتر – برای رسیدن به حداکثر ولانی به زمان زیادی نیاز دارد

• پروزکتور بخار سدیم: از این محصول بیشتر در جاده ها، بنادر و معادن و محیط های دارای گرد و غبار استفاده میشود.

√ مزایا: مناسب برای محیط های مه آلود و گرد و غبار – عمر بیشتر نست به متال هالید – مصرف کمتر نسبت به متال هالید

√معایب: کیفیت نور پایین – نیاز به گرم شدن برای رسیدن به حداکثر نور





قیمت برج نوری:

قیمت برج نوری به عوامل زیر بستگی دارد:

• ارتفاع: با افزایش ارتفاع برج نوری قیمت سازه نیز افزایش میابد.
• جنس و ضخامت ورق: استفاده از ورق با ضخامت بیشتر و نیز ورق با کیفیت (ورق فولاد مبارکه) باعث افزایش قیمت سازه میشود.
• نوع سیستم بالابر : وینچ دستی (ارزانتر) و وینچ برقی (گرانتر)
• صفحه ستون: با افزایش قطر و ضخامت صفحه ستون قیممت سازه افزایش میابد.
• نوع پوشش: استفاده از گالوانیزه گرم نسبت به رنگ الکترواستاتیک باعث افزایش قیمت برج میشود.



عوامل موثر بر طراحی برج نوری:

• سرعت باد در منطقه
• ساختار زمین و جنس خاک
• مقاومت در برابر سیل و دیگر بلایای طبیعی
• مساحت و خصوصیات فیزیکی محیط پروژه
• مقدار شار نوری مورد نیاز
• نوع پروژکتور
• رعایت استانداردها



ارتفاع مناسب برای برج نوری چقدر است؟

ارتفاع برج نوری بسته به محل مورد استفاده و روشنایی مورد نیاز بین 6 تا 30 متر میباشد.

• برای محوطه های کوچک مثل پارک ها معمولا بین 6 الی 12 متر ارتفاع مناسب است.
• برای محوطه های وسیع مانند فرودگاهها و استادیوم ها ارتفاع 20 الی 30 مناسب میباشد.

چرا برج نوری سما تابان:

• استفاده از مواد اولیه با کیفیت و استاندارد
• فرآیند تولید منطبق با استانداردها
• اینجام تست های آزمایشگاهی در مجهزترین آزمایشگاهها
• تعهد به اجرای سفارشات در زمان مقرر
• بهره مندی از نیروهای متخصص و با تجربه
• برج های روشنایی ساخت شرکت سما تابان کاملا منطبق براستانداردهای ملی(شماره 6572) و استانداردهای بین المللی (EN، ASTM، ISO) می باشد که همین امر موجب تولید محصولی ایمن، با کیفیت و کارایی فوق العاده شده است که اعتماد کارفرمایان و پیمانکاران حوزه روشنایی را برای ما به دنبال داشته است.
